    麻花钻详解

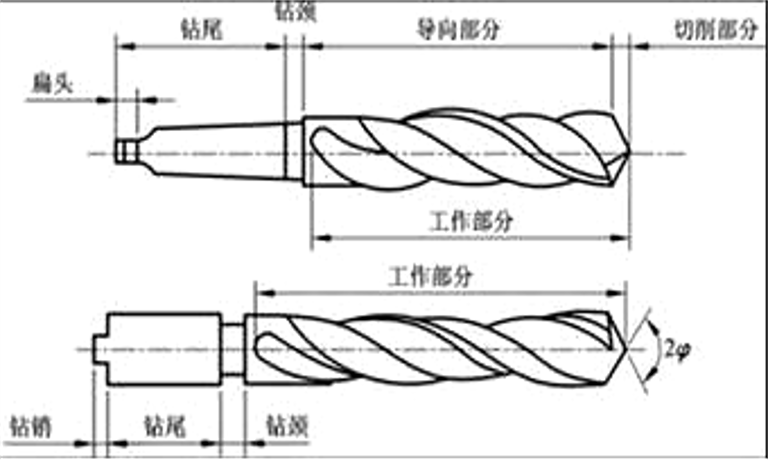

    麻花钻的基本形状

    麻花钻由工作部分、颈部和柄部组成，工作部分又包括导向部分和切削部分

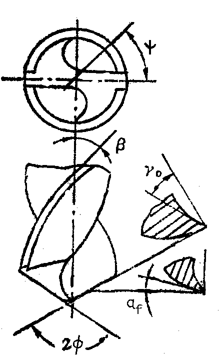

    麻花钻的主要几何角度

    螺旋角β：刃带切线与钻头轴线的夹角,一般β=18-30度；


    前角：γ。


    后角：αf


    顶角2Φ：两个主切削刃在垂直钻头轴线平面上投影的夹角，通常2Φ =116-120度之间；


    横刃斜角ψ：它是横刃与主切削刃在钻头垂直轴线平面上投影的夹角。通常为47-55度；
